Android 架构模式

发表于 更新于 分类于

Android 开发常用的架构模式有 MVC、MVP 和 MVVM，目的都是为了将业务和视图的实现代码分离，从而使同一个程序可以使用不同的表现形式。

MVC

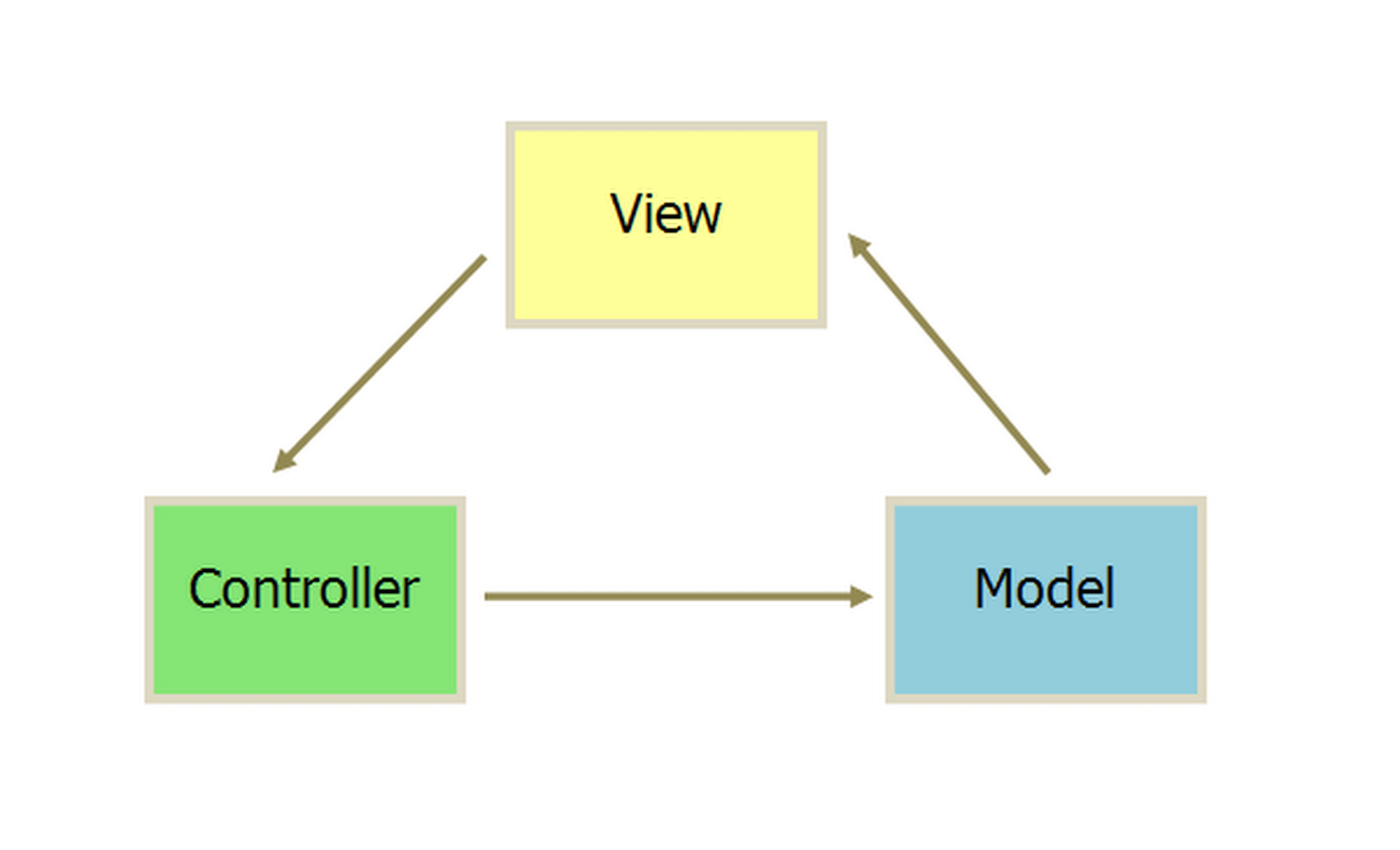

MVC

  • Model：实体模型；
  • View：对应于 Activity、Fragment 和 xml，负责用户交互和数据展示；
  • Controllor：对应于 Activity 业务逻辑，数据处理；

数据流为：

  1. View 传送指令到 Controller；
  2. Controller 完成业务逻辑后，要求 Model 改变状态；
  3. Model 将新的数据发送到 View，反馈给用户；

_缺陷_：View 层和 Model 层是相互可知，耦合性大，像 Activity 或 Fragment 既在 Controller 层又在 View 层，造成工程的可扩展性可维护性非常差，承担的功能过多，自然代码量会增大。

MVP

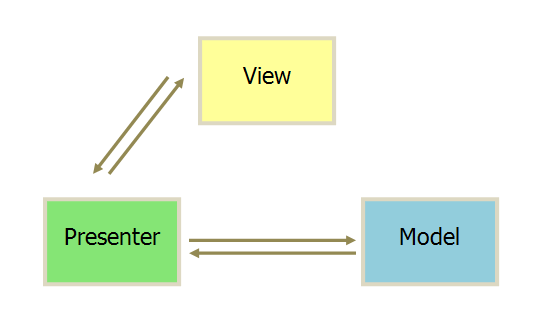

MVP

  • Model：负责管理业务数据逻辑，如网络请求、数据库处理；
  • View：对应于 Activity、Fragment 和 xml，负责用户交互和数据展示；
  • Presenter：负责业务逻辑处理，完成 View 和 Model 间的交互；

MVP 模式将 MVC 模式中的 Controller 修改为了 Presenter，同时改变了通信方向，Model 层和 View 层不直接通信，由 Presenter 层中转，使得 View 和 Model 解耦。

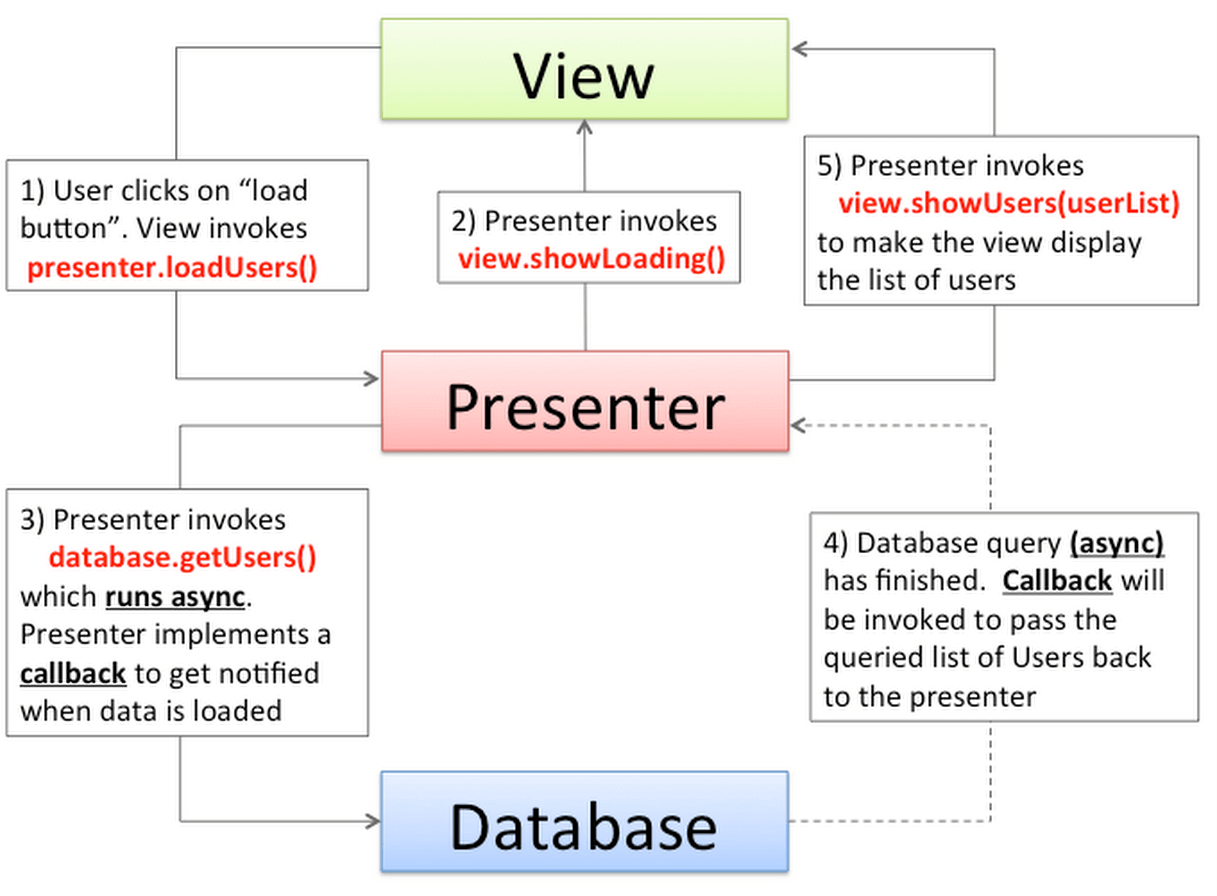

MVP 数据流

  1. Presenter 和 View、Model 的通信是双向的；
  2. View 与 Model 不直接通信，通过 Presenter 传递；
  3. View 非常薄，不部署任何业务逻辑，称为”被动视图”（Passive View），即没有任何主动性，而 Presenter 非常厚，所有逻辑都部署在那里；

MVP 把部分的逻辑的代码从 Fragment/Activity 中转移出来，在 Presenter 中持有 View 的引用，然后在 Presenter 中调用 View 暴露的接口对视图进行操作，这样有利于把视图操作和业务逻辑分开来。
MVP 能够让 Activity 成为真正的 View 而不是 View 和 Control 的合体，Activity 只做 UI 相关的事。

缺点：

  • 需要定义很多 Contract 协议接口和回调接口，不方便维护；
  • View 和 Presenter 是双向依赖的，一旦 View 层做出改变，相应地 Presenter 也需要做出调整。
  • 函数调用栈加深；
  • 复杂的业务同样会导致 Presenter 层太大，代码臃肿的问题。

MVVM

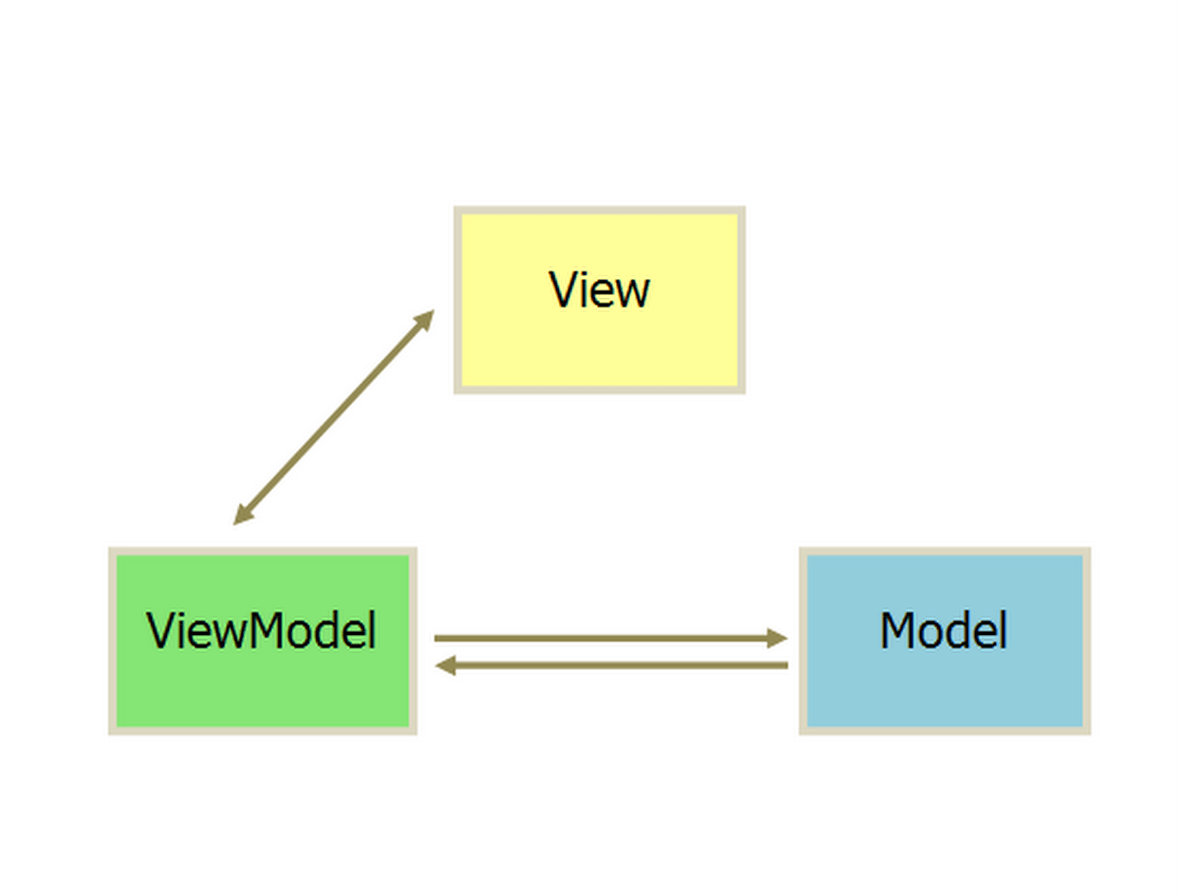

MVVM

  • Model: 负责管理业务数据逻辑。不仅包括实体类的定义，还需要对数据进行处理和读写。例如：使用 Retrofit 或 okHttp 进行网络请求，或数据库操作等；
  • View: 对应于 Activity、Fragment 和 xml，只负责 UI 相关的工作；
  • ViewModel: 负责业务逻辑处理，完成 View 与 Model 间的交互；

MVVM 的目标和思想 MVP 类似，利用数据绑定(Data Binding)、依赖属性(Dependency Property)、命令(Command)、路由事件(Routed Event) 等新特性，打造了一个更加灵活高效的架构。

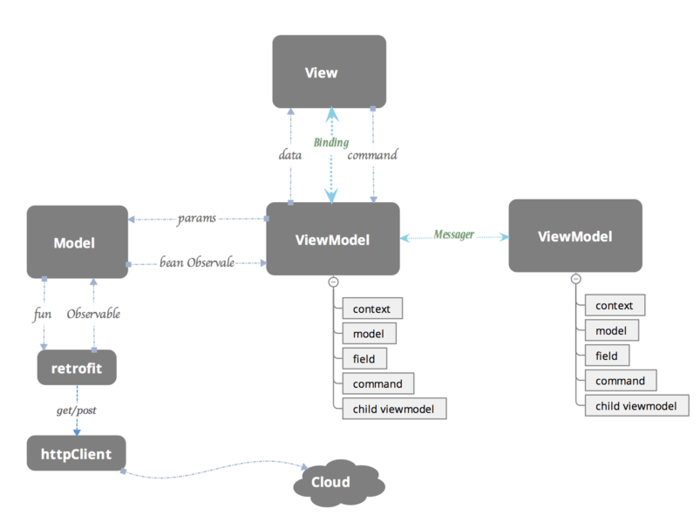

MVVM 数据流

与 MVP 相比，View 和 Presenter 从双向依赖变成 View 可以向 ViewModel 发指令，但 ViewModel 不会直接向 View 回调，而是让 View 通过观察者模式去监听数据的变化，有效规避了 MVP 双向依赖的缺点。

数据流如下：

  1. View 中使用 DataBinding 的 Command 来绑定事件和响应事件，触发网络请求；
  2. ViewModel 进行分析处理，调用 Model 的数据请求方法；
  3. Model 将收到的请求参数等信息封装，调用网络请求库（Retrofit 等）与服务器进行交互；
  4. 服务器将 json 数据返回到 Model 层中，ViewModel 在回调中收到返回的实体类对象；
  5. View 通过 LiveData 观察数据，更新 UI。

DataBinding、ViewModel 和 LiveData 是 Android 中实现 MVVM 模式提供的架构组件，它们只是实现 MVVM 的工具。

  • Lifecycle： 生命周期状态回调；
  • LiveData： 可观察的数据存储类；
  • DataBinding： 可以自动同步 UI 和 data，不用再 findviewById()；
  • ViewModel： 存储界面相关的数据，这些数据不会在手机旋转等配置改变时丢失。

缺点：

  • 多数据流： View 与 ViewModel 的交互分散，缺少唯一修改源，不易于追踪；
  • LiveData 膨胀： 复杂的页面需要定义多个 MutableLiveData，并且都需要暴露为不可变的 LiveData。

MVI(Model-View-Intent)

MVI 模式的改动在于将 View 和 ViewModel 之间的多数据流改为基于 ViewState 的单数据流。

MVI 将代码分为以下四个部分：

  • View：Activity、Fragment 和 XML 文件，与 MVVM 中 View 的概念相同；
  • Intent：定义数据操作，是将数据传到 Model 的唯一来源，相比 MVVM 是新的概念；
  • ViewModel：存储视图状态，负责处理表现逻辑，并将 ViewState 设置给可观察数据容器；
  • ViewState：一个数据类，包含页面状态和对应的数据。

总结

MVVM 和 MVP 的思想是相同的，最本质的概念就是 Activity 里做的事情太多了，所以要把 Activity 中与 UI 无关的部分抽离出来。在 MVP 里叫作 Presenter，在 MVVM 里叫作 ViewModel。而不论是 MVP 中的约定接口，还是 ViewModel 里的观察者模式，这些都是实现上的细节而已。
